Telerilevamento e indici vegetazionali: NDVI, satelliti e mappe di prescrizione

L'NDVI (Normalized Difference Vegetation Index) rappresenta il pilastro concettuale e operativo su cui si fonda gran parte dell'analisi geospaziale applicata alle scienze agrarie. L'NDVI (Normalized Difference Vegetation Index) è l'indice di vegetazione più utilizzato in agricoltura di precisione: si calcola dal rapporto tra la riflettanza nel vicino infrarosso e nel rosso rilevata da satellite o drone, e restituisce un valore tra -1 e +1 che descrive il vigore vegetativo di una coltura. Si basa su un principio fisico semplice: le piante sane assorbono la luce rossa per la fotosintesi e riflettono fortemente l'infrarosso vicino, mentre una vegetazione stressata o rada fa l'opposto.

Questa duplice natura — da un lato la solidità scientifica derivante da circa quattro decenni di applicazioni in agricoltura e scienze ambientali, dall'altro la versatilità operativa garantita dalle moderne piattaforme di telerilevamento — ne fa uno strumento imprescindibile per il monitoraggio delle colture. Comprendere a fondo l'NDVI non significa limitarsi a memorizzare una formula algebrica, ma richiede di interiorizzare il modo in cui l'energia elettromagnetica interagisce con la struttura fogliare e come questa interazione possa essere tradotta in decisioni agronomiche concrete.

In questa guida pillar esploreremo in dettaglio il principio fisico alla base degli indici di vegetazione, analizzeremo la definizione, la formula e i limiti intrinseci dell'NDVI, per poi allargare lo sguardo agli altri indici che integrano e superano le sue limitazioni. Esamineremo le fonti del dato, confrontando le caratteristiche dei satelliti ottici con quelle dei droni, e illustreremo il processo critico che trasforma una mappa di indice vegetativo in una mappa di prescrizione per macchine agricole a rateo variabile.

Il principio fisico: perché le piante "si vedono" nell'infrarosso

Per comprendere perché il telerilevamento ottico e multispettrale sia così efficace nel monitoraggio agricolo, è necessario scendere nel dettaglio dell'interazione tra la radiazione elettromagnetica e la struttura anatomica e biochimica della foglia. La radiazione solare che colpisce una pianta viene in parte riflessa, in parte assorbita e in parte trasmessa. È il bilancio tra assorbimento e riflessione nelle diverse lunghezze d'onda a generare la "firma spettrale" della vegetazione, un'impronta digitale unica che i sensori a bordo di satelliti e droni sono in grado di catturare.

Una pianta sana in fase di attiva fotosintesi assorbe la maggior parte della luce rossa per alimentare la clorofilla e riflette fortemente la luce del vicino infrarosso, che non viene utilizzata nel processo fotosintetico. Una vegetazione stressata, malata o rada inverte parzialmente questo comportamento: è questo contrasto, misurabile da satellite o da drone, il principio fisico su cui si basano tutti gli indici di vegetazione.

La banda del rosso (RED), compresa all'incirca tra 620 e 750 nm, è la regione dello spettro visibile in cui i pigmenti fotosintetici, in particolare la clorofilla a e b, raggiungono il picco di assorbimento. Una pianta vigorosa, con un apparato fogliare integro e ricco di pigmenti, cattura quasi interamente la radiazione in questa banda per sostenere i processi metabolici. Di conseguenza, la riflettanza misurata dal sensore nel rosso sarà molto bassa.

Al contrario, la banda del vicino infrarosso (NIR, Near Infra-Red), che si estende approssimativamente da 750 a 1400 nm, non è coinvolta nei processi fotosintetici. In questa regione dello spettro, la radiazione interagisce principalmente con la struttura cellulare interna della foglia, in particolare con le interfacce tra le cellule del mesofillo spugnoso e gli spazi d'aria intercellulari. Una foglia sana, con cellule turgide e ben differenziate, agisce come un potente riflettore nel NIR, rimandando verso il sensore una frazione molto elevata dell'energia incidente.

È proprio il divario netto tra la bassa riflettanza nel rosso e l'alta riflettanza nel vicino infrarosso a generare il segnale che gli agronomi cercano. Quando una coltura subisce uno stress — che sia idrico, nutrizionale o causato da un attacco patogeno — la struttura cellulare si degrada, la clorofilla si rompe e la fotosintesi rallenta. Il risultato è un aumento della riflettanza nel rosso (perché la clorofilla non assorbe più) e una drastica riduzione della riflettanza nel NIR (perché la struttura cellulare collassa).

In questo contesto spettrale, assume un'importanza cruciale la cosiddetta "red edge". La red edge è la regione di transizione tra l'assorbimento nel rosso e l'alta riflettanza nel NIR, tipicamente compresa tra 690 e 740 nm. In questa stretta banda di lunghezze d'onda, la curva di riflettanza della vegetazione subisce un'impennata drammatica. È la porzione dello spettro più sensibile a piccole variazioni di clorofilla e azoto fogliare, ed è la base per indici più sensibili come l'NDRE nelle fasi avanzate del ciclo colturale, quando la copertura fogliare è già piena e l'NDVI tende a saturare. Comprendere questa fisica di base è il prerequisito per interpretare correttamente qualsiasi mappa di vigore generata da un software di analisi geospaziale.

NDVI: definizione, formula e limiti

L'NDVI si calcola come NDVI = (NIR − RED) / (NIR + RED) e restituisce un valore compreso tra -1 e +1: valori negativi o prossimi allo zero indicano acqua o suolo nudo, valori superiori a 0,3-0,4 indicano vegetazione via via più vigorosa. Il suo limite principale è la saturazione in presenza di copertura fogliare molto densa, che ne riduce la sensibilità proprio nelle fasi di massimo sviluppo della coltura.

Questa formula, apparentemente semplice, nasconde una genialità matematica che ne ha garantito il successo planetario. Normalizzando la differenza tra le due bande rispetto alla loro somma, l'NDVI elimina gran parte delle variabili di disturbo legate all'illuminazione. Che il satellite passi sul campo alle dieci del mattino con il cielo sereno o nel pomeriggio con una leggera foschia, l'angolo di incidenza solare cambia e l'intensità assoluta della radiazione riflessa varia. Tuttavia, il rapporto tra NIR e RED rimane sostanzialmente stabile. La formula algebrica normalizza quindi il dato, permettendo di confrontare immagini acquisite in giorni diversi, con condizioni atmosferiche diverse o persino da sensori diversi, mantenendo il focus sulla risposta biofisica della pianta piuttosto che sulle condizioni di illuminazione.

I valori risultanti, come accennato, oscillano in un intervallo teorico da -1 a +1. I valori negativi sono tipicamente associati a superfici non vegetate come l'acqua, che assorbe fortemente la radiazione nel NIR. Valori prossimi allo zero (tra -0.1 e 0.1) indicano generalmente suolo nudo, roccia nuda o superfici artificiali. È a partire da valori di circa 0,2 o 0,3 che si inizia a registrare una presenza vegetale, seppur rada o in fase iniziale di sviluppo. Valori superiori a 0,4-0,5 indicano una copertura vegetale densa e vigorosa, mentre i massimi teorici si avvicinano a 0,8-0,9 per foreste o colture erbacee al picco massimo di biomassa.

Nonostante la sua popolarità e la letteratura scientifica consolidata che ne supporta l'uso da circa quattro decenni, l'NDVI presenta un limite strutturale ben noto e documentato, che ogni agronomo o tecnico di precisione deve tenere a mente: il fenomeno della saturazione. L'NDVI è estremamente sensibile nelle fasi iniziali del ciclo colturale, quando la copertura del suolo aumenta rapidamente e la biomassa è ancora relativamente bassa. Tuttavia, man mano che la coltura si sviluppa e il Leaf Area Index (LAI) aumenta, la struttura fogliare diventa così densa da assorbire quasi tutta la luce rossa disponibile. A questo punto, ulteriori aumenti di biomassa o di vigore non producono più variazioni apprezzabili nella riflettanza del rosso, e l'indice smette di crescere, appiattendosi verso il suo massimo.

Questa saturazione significa che, nelle fasi fenologiche avanzate — come la piena fioritura o l'accrescimento dei frutti in molte colture arboree, o la levatura e la spigatura in quelle erbacee — l'NDVI perde la capacità di discriminare le differenze di vigore all'interno del campo. Una zona leggermente stressata e una zona perfettamente sana potrebbero mostrare lo stesso valore di NDVI semplicemente perché entrambe hanno una copertura fogliare sufficiente a saturare la banda del rosso. È proprio in questo scenario che l'NDVI cede il passo ad altri indici, progettati per mantenere la sensibilità anche a copertura fogliare piena, sfruttando bande spettrali diverse.

Oltre l'NDVI: gli altri indici di vegetazione

Se l'NDVI è il punto di partenza, il panorama degli indici di vegetazione è estremamente vasto e in continua evoluzione. La ricerca scientifica ha sviluppato decine di indici per rispondere a limitazioni specifiche dell'NDVI o per targettare problemi agronomici particolari, come lo stress idrico o le carenze nutrizionali. La scelta dell'indice giusto dipende strettamente dalla fase fenologica della coltura, dal tipo di stress che si intende monitorare e dalle bande spettrali effettivamente disponibili sul sensore utilizzato.

Di seguito, una sintesi dei principali indici alternativi o complementari all'NDVI, con le loro specifiche applicazioni.

L'NDRE (Normalized Difference Red Edge) è l'evoluzione diretta dell'NDVI per le fasi avanzate. Utilizzando la banda red edge al posto del rosso, l'NDRE rimane sensibile alle variazioni di clorofilla e azoto anche quando la copertura fogliare è già piena e l'NDVI satura. È l'indice di elezione per la concimazione di copertura tardiva o per il monitoraggio dello stato nutrizionale in frutticoltura e viticoltura nel pieno dell'estate. Il GNDVI (Green NDVI) sposta l'attenzione sulla banda del verde, risultando particolarmente utile per stimare il contenuto di clorofilla e valutare lo stato nutrizionale azotato.

Per quanto riguarda la gestione dell'acqua, gli indici NDMI e NMDI sfruttano il confronto tra le bande NIR e SWIR (infrarosso a onde corte). Queste bande sono fortemente assorbite dall'acqua contenuta nei tessuti vegetali; di conseguenza, un calo di questi indici è un indicatore diretto e precoce di stress idrico, fondamentale per ottimizzare i turni irrigui. Il SAVI (Soil Adjusted Vegetation Index) introduce un fattore di correzione matematico per mitigare l'influenza del suolo nudo. Nelle fasi iniziali della coltura, la riflettanza del suolo nudo "inquina" il segnale satellare; il SAVI corregge questo effetto, fornendo una lettura del vigore più affidabile alla germinazione.

Infine, il LAI (Leaf Area Index) e la combinazione TCARI/OSAVI rappresentano il vertice della complessità biofisica. Il LAI non è un indice spettrale in senso stretto ma un parametro biofisico stimato a partire dagli indici spettrali: misura l'area fogliare per unità di superficie di terreno, ed è la variabile chiave per i modelli di crescita. La combinazione TCARI/OSAVI è invece utilizzata per stimare il contenuto di clorofilla con maggiore robustezza rispetto alle variabili di suolo e struttura della canopy.

Quando la copertura fogliare è già piena e l'NDVI perde sensibilità per saturazione, l'NDRE — che sfrutta la banda red edge, particolarmente reattiva a piccole variazioni di clorofilla e azoto — diventa l'indice più informativo per rilevare stress nelle fasi avanzate del ciclo colturale. La capacità di passare da un indice all'altro, o di utilizzarli in sinergia, è ciò che distingue un semplice visualizzatore di mappe da un vero sistema di supporto alle decisioni agronomiche.

Le fonti del dato: satelliti e droni

Un indice di vegetazione, per quanto matematicamente elegante, non esiste nel vuoto: ha bisogno di essere alimentato da dati di riflettanza grezzi, catturati da sensori in grado di leggere lo spettro elettromagnetico dall'alto. Le due piattaforme dominanti per il telerilevamento agricolo sono i satelliti ottici e i droni (UAS). Entrambi offrono vantaggi strategici, ma operano su scale spaziali, temporali ed economiche profondamente diverse, ragion per cui la scelta tra l'uno e l'altro non è mai assoluta, ma dipende dall'obiettivo agronomico.

Il satellite: Sentinel-2 e Copernicus

Il principale satellite ottico utilizzato per il monitoraggio agricolo in Europa è Sentinel-2, missione del programma Copernicus dell'Unione Europea, che opera con due satelliti gemelli (Sentinel-2A, lanciato nel 2015, e Sentinel-2B, lanciato nel 2017). Questa configurazione a costellazione è fondamentale: volando in orbite complementari, i due satelliti garantiscono una frequenza di rivisitazione mediamente ogni 5 giorni sullo stesso punto della Terra, in assenza di copertura nuvolosa significativa.

Sentinel-2 monta uno strumento multispettrale (MSI) estremamente versatile. Offre una risoluzione spaziale di 10 metri per le bande principali, incluse RED e NIR, quelle usate per calcolare l'NDVI. Altre bande, tra cui alcune fondamentali per la red edge e per l'infrarosso a onde corte (SWIR), operano a 20 metri, mentre le bande dedicate alla correzione atmosferica scendono a 60 metri. Questa risoluzione di 10 metri, sebbene non permetta di distinguere la singola pianta, è perfettamente adeguata per analizzare l'eterogeneità di un campo agricolo e generare mappe di prescrizione.

Un altro satellite storicamente utilizzato è Landsat 8 (programma NASA/USGS), con una frequenza di rivisitazione di circa 16 giorni e una risoluzione di 30 metri sulle bande termiche e multispettrali. La frequenza più bassa e la risoluzione più grossolana lo rendono oggi meno competitivo di Sentinel-2 per il monitoraggio agricolo stagionale, dove la tempestività del dato è cruciale per intervenire su stress idrici o attacchi patogeni in rapido sviluppo.

La nuvolosità rimane il principale limite pratico del telerilevamento satellitare ottico: in giornate nuvolose, o anche in presenza di foschia densa, il dato non è utilizzabile. Tuttavia, la ridondanza della costellazione e la frequenza di passaggio mitigano spesso questo problema. I dati Sentinel-2 sono accessibili gratuitamente tramite il Copernicus Data Space Ecosystem, il portale ufficiale dell'Unione Europea per l'accesso ai dati Copernicus, democratizzando l'informazione geospaziale per aziende agricole, consorzi e ricercatori.

Il drone: risoluzione centimetrica, copertura limitata

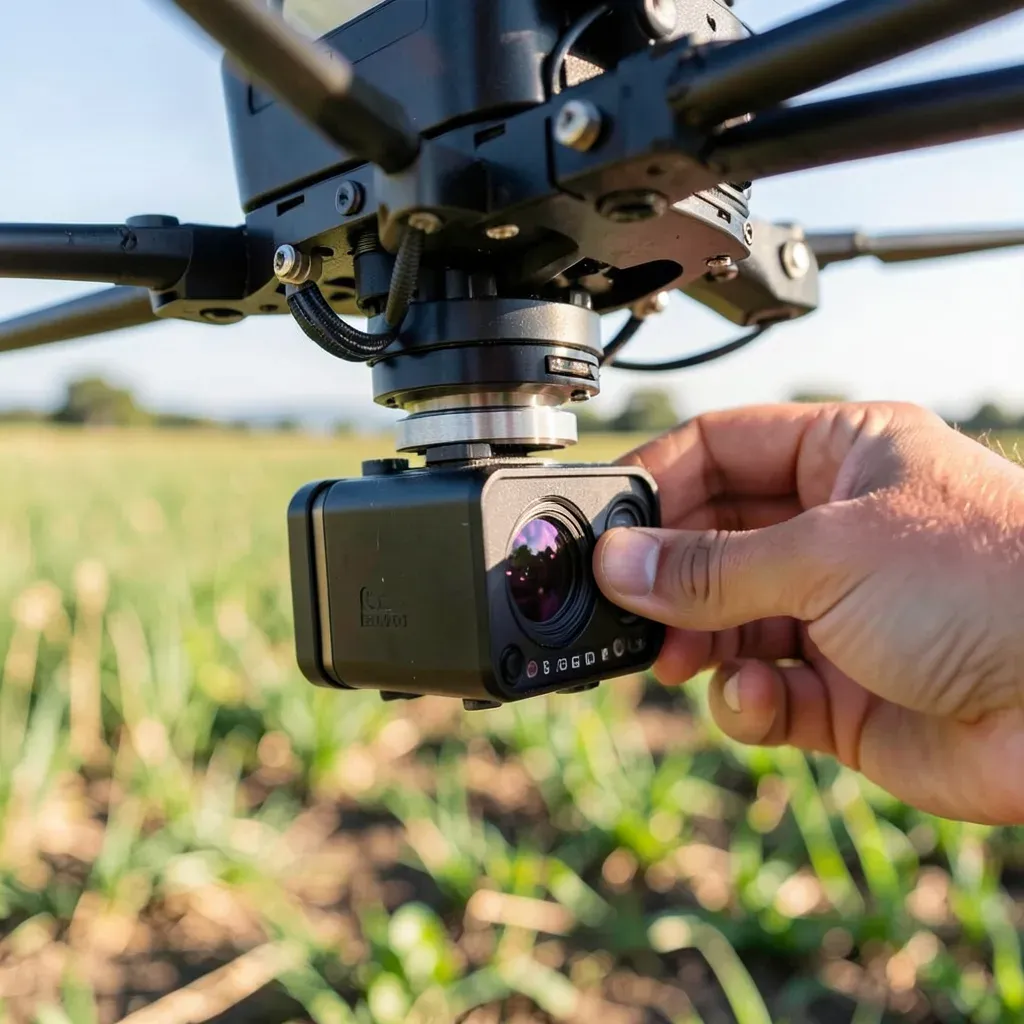

Se il satellite è lo strumento del monitoraggio estensivo e sistematico, il drone è quello della verifica puntuale e dell'altissima risoluzione. I droni equipaggiati con sensori multispettrali offrono una risoluzione molto più elevata di un satellite, spingendosi fino al centimetro, contro i 10 metri di Sentinel-2. Questo salto di qualità spaziale permette di distinguere le singole piante, le singole foglie e, in alcuni casi, di mappare la distribuzione esatta dei frutti su una chioma.

Tuttavia, questa precisione si paga con una copertura areale molto più limitata per singolo volo. Un drone è lo strumento indicato quando serve massima risoluzione su una porzione limitata di superficie: individuazione di focolai puntuali di stress o patogeni, verifica mirata su una parcella, calibrazione di modelli su un'area campione. Per un approfondimento sulle tecnologie e le normative relative a questi velivoli, si rimanda alla nostra guida sui droni in agricoltura.

A differenza del satellite, il rilievo drone non dipende dalla copertura nuvolosa, poiché vola al di sotto delle nubi. Di contro, richiede pianificazione attiva: un operatore deve fisicamente preparare il volo, definire l'area di interesse, gestire le autorizzazioni e pilotare o programmare il velivolo. Non è un dato che "passa" sopra la tua testa ogni cinque giorni, ma un'acquisizione che devi progettare e eseguire. Per colture di alto valore si consigliano almeno 1-2 voli stagionali in fasi fenologiche chiave, aumentabili a 6-8 voli in regimi sperimentali o di ricerca più intensivi.

Satellite e drone non sono in competizione ma si completano: il satellite garantisce un monitoraggio sistematico e gratuito su tutta la superficie aziendale ogni pochi giorni, il drone offre risoluzione centimetrica su un'area limitata, utile per verificare puntualmente un'anomalia individuata da satellite o per calibrare un modello su un'area campione.

Dalla mappa alla macchina: le mappe di prescrizione

Il passaggio finale, e forse il più critico, della catena del valore del telerilevamento agricolo è la trasformazione di un indice di vegetazione in un'azione meccanizzata in campo. Un indice calcolato su un pixel di 10x10 metri non ha alcuna utilità pratica se non viene tradotto in una direttiva operativa per le macchine agricole. È qui che entra in gioco il concetto di mappa di prescrizione (o mappa di lavorazione a rateo variabile, VRA - Variable Rate Application).

Il processo inizia con l'acquisizione dell'indice, che sia derivato da satellite o da drone. Il software di analisi geospaziale elabora l'immagine multispettrale, applica le correzioni atmosferiche necessarie e calcola il valore dell'indice per ogni pixel. Il risultato è una mappa raster, una griglia di celle colorate in cui ogni colore rappresenta un intervallo di vigore vegetativo. Ma l'interpretazione agronomica è un passo ineludibile. Un valore basso di NDVI non dice perché la pianta è in difficoltà, dice dove. Serve un agronomo per tradurre il dato in diagnosi: si tratta di stress idrico? Di una carenza nutrizionale localizzata? Di un focolaio di patogeno o di un problema di compattazione del suolo?

Un indice di vegetazione basso in una zona del campo segnala un sintomo, non una diagnosi: può indicare stress idrico, carenza nutrizionale, un focolaio di patogeno o un problema di compattazione del suolo. Serve competenza agronomica per interpretare correttamente il dato prima di tradurlo in una mappa di prescrizione. Confondere il sintomo con la diagnosi è l'errore più comune e più costoso tra chi si avvicina per la prima volta al telerilevamento: distribuire più azoto in una zona che in realtà soffre per mancanza di acqua non solo non risolverà il problema, ma potrà persino esacerbarlo.

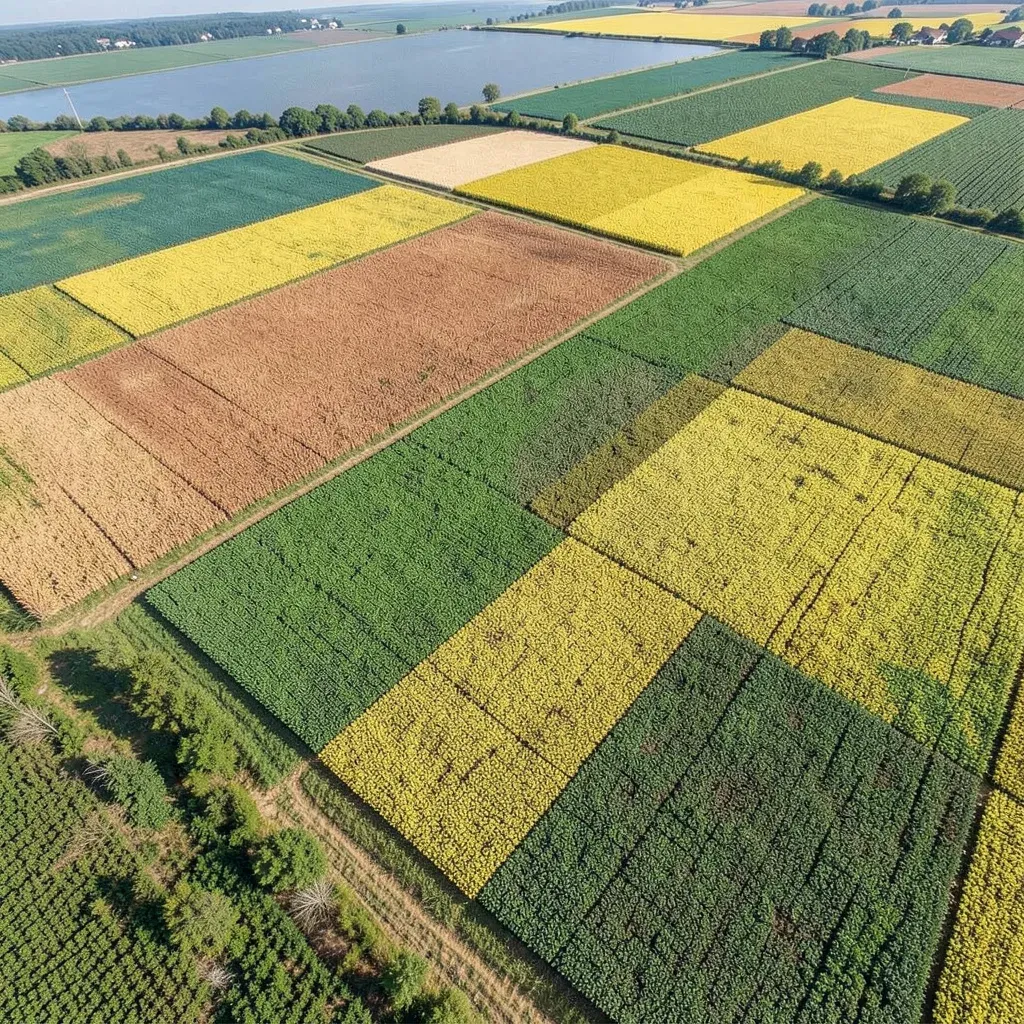

Una volta che l'agronomo ha validato il dato e definito la strategia di intervento, la mappa raster viene convertita in una mappa di prescrizione. Questa mappa suddivide il campo in zone omogenee di intervento, o "zone di management", a cui viene associato un dosaggio specifico di input. Il file di prescrizione viene caricato sul terminale di bordo della macchina agricola.

Tuttavia, una mappa di prescrizione ha valore operativo solo se la macchina che la esegue ha un sistema di posizionamento sufficientemente preciso da rispettarla in campo. È qui che tecnologie come la guida satellitare e GPS RTK per trattori diventano indispensabili. Un sistema RTK garantisce una precisione centimetrica, assicurando che il trattore distribuisca esattamente la dose prevista per quel preciso metro quadrato di terreno. Senza un posizionamento preciso, la mappa di prescrizione resta un bell'esercizio teorico incapace di tradursi in un reale risparmio di input.

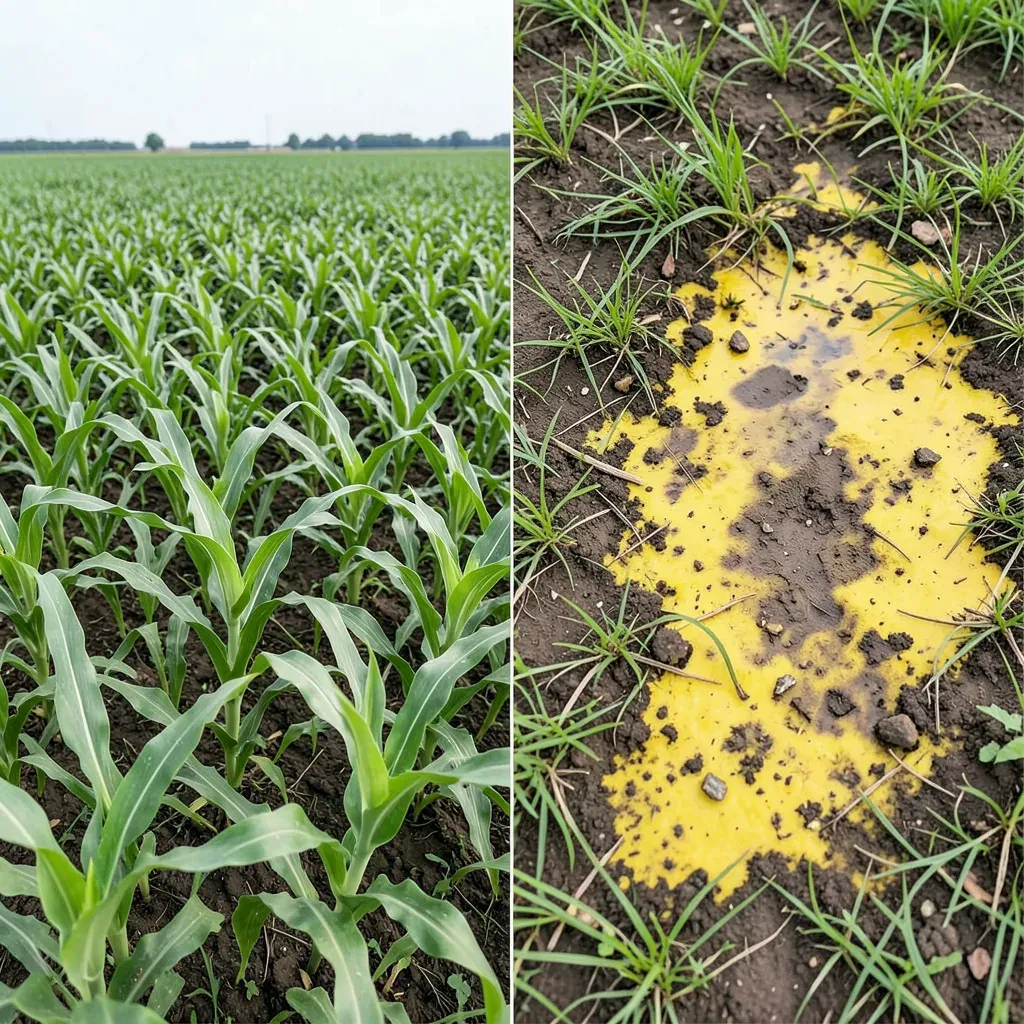

Individuare lo stress prima che sia visibile

Il valore pratico più distintivo del telerilevamento multispettrale rispetto all'osservazione tradizionale a occhio nudo risiede nella sua capacità di anticipare i problemi. L'occhio umano, per quanto esperto, può osservare solo i sintomi macroscopici di una sofferenza vegetale: l'ingiallimento delle foglie, l'avvizzimento, la necrosi dei tessuti. Quando questi sintomi diventano visibili, il danno fisiologico alla pianta è già avvenuto e la produttività è stata compromessa in modo irreversibile.

Al contrario, una variazione dell'indice di vegetazione può precedere di giorni o settimane la comparsa di sintomi visibili a occhio nudo. Uno stress idrico iniziale, ad esempio, modifica immediatamente la turgidità cellulare e la concentrazione di clorofilla, alterando la firma spettrale della pianta prima che il fogliame mostri segni di rilassamento. Un focolaio di patogeno o di parassiti altera i processi fotosintetici nelle piante colpite molto prima che la clorosi si diffonda. Questo è il valore aggiunto principale del telerilevamento rispetto al controllo visivo tradizionale: non sostituisce il sopralluogo in campo, lo indirizza verso il punto giusto. Il tecnico, invece di ispezionare a tappeto centinaia di ettari, sa esattamente quali coordinate geografiche controllare, ottimizzando il tempo a disposizione e intervenendo quando il danno è ancora contenuto e reversibile.

Domande frequenti sull'NDVI e il telerilevamento agricolo

Di seguito, le risposte tecniche alle domande più frequenti poste da agronomi e tecnici sulla gestione e l'interpretazione degli indici di vegetazione e delle piattaforme di telerilevamento.

Cos'è l'NDVI?

L'NDVI (Normalized Difference Vegetation Index) è un indice di vegetazione calcolato dal rapporto tra la riflettanza nel vicino infrarosso e nel rosso, rilevata da satellite o drone. Restituisce un valore tra -1 e +1 che descrive il vigore vegetativo: valori più alti indicano vegetazione più sana e fitta, valori bassi o negativi indicano suolo nudo, acqua o vegetazione in sofferenza.

Come si calcola l'NDVI?

Con la formula NDVI = (NIR − RED) / (NIR + RED), dove NIR è la riflettanza nella banda del vicino infrarosso e RED quella nella banda del rosso, entrambe rilevate da un sensore multispettrale su satellite o drone. Il calcolo viene eseguito automaticamente dai software di analisi geospaziale a partire dalle immagini grezze.

Qual è la differenza tra NDVI e NDRE?

L'NDVI usa la banda del rosso e tende a saturare quando la copertura fogliare è molto densa, perdendo sensibilità nelle fasi avanzate del ciclo colturale. L'NDRE usa la banda red edge, più sensibile a piccole variazioni di clorofilla e azoto fogliare, e resta informativo anche quando l'NDVI non distingue più variazioni significative.

Meglio il satellite o il drone per il telerilevamento agricolo?

Non sono alternativi ma complementari. Il satellite Sentinel-2 offre un monitoraggio gratuito e sistematico ogni 5 giorni circa su tutta la superficie, con risoluzione di 10 metri. Il drone offre risoluzione fino al centimetro su un'area limitata, utile per verificare puntualmente un'anomalia o calibrare un modello, ma richiede la pianificazione attiva di ogni volo.

Ogni quanto va aggiornata una mappa NDVI durante la stagione?

Per il monitoraggio satellitare la cadenza naturale è di circa 5 giorni, ridotta dalla copertura nuvolosa. Per rilievi con drone su colture di alto valore si raccomandano almeno 1-2 voli stagionali nelle fasi fenologiche chiave, aumentabili fino a 6-8 in regimi sperimentali o di ricerca più intensivi.

L'NDVI dice qual è il problema di una pianta in sofferenza?

No. L'NDVI segnala dove e quanto una porzione di campo si discosta dal vigore atteso, ma non indica la causa: può trattarsi di stress idrico, carenza nutrizionale, un patogeno o un problema di compattazione del suolo. Serve un'interpretazione agronomica, spesso seguita da un sopralluogo mirato, per trasformare il segnale in una diagnosi.

I dati satellitari per l'agricoltura sono gratuiti?

I dati del satellite Sentinel-2, nell'ambito del programma Copernicus dell'Unione Europea, sono accessibili gratuitamente tramite il Copernicus Data Space Ecosystem. Molte piattaforme software di agricoltura di precisione elaborano questi dati grezzi e li presentano già come indici pronti all'uso, spesso a pagamento per il servizio di elaborazione, non per il dato satellitare in sé.
